提供標清和高清方案
系統組成
超速抓拍系統由前端車輛檢測組件(視頻)和雷達、抓拍主機、車牌識別系統、抓拍系統違法管理軟件四部份組成。
系統工作原理
系統對待定地點路面的速度與圖像監控，利用多普勒頻率變化技術來測量移動車輛的速度，當運動目標超過先塑膠值時，系統接收到雷達檢測觸發信號，通過攝像機對超速車輛進行近、遠景圖片拍攝，然后經過數據采集系統將圖像送到工控機進行圖像信號處理，從而得到違法目標的清晰圖像，同時可以生成違法圖像和速度信息數據庫，并根據實際要求生成違法處罰通知單，提供交管部份作為執法依據。
系統主要特點
◆ 采用先進的微波技術，有效壓縮雷達波束寬度，縮小照射區域，徹底克服臨道車輛干擾。
◆ 系統抓拍受視頻判別、測速雷達觸發等多條件約束，大大降低漏拍及誤拍率。
◆ 采用先進的圖像處理技術，使抓拍圖像位置準確清晰，抓拍一張全景，一張近景，所拍圖片可以清晰辨別違法時間、違法地點、違法類型、車輛型號、車牌號碼、車輛顏色等內容。
◆ 系統采用基于工控機的嵌入式操作系統，具有系統保護和系統自恢復功能，可有效防止計算機病毒和黑客的惡意攻擊。提供了系統安全性和穩定性。
◆ 嵌入式操作系統載體采用了抗惡劣環境的高可靠性工業級電子盤。電子盤與普通硬盤相比存在一下優勢：防震，抗污染能力強；無噪音，不存在尋道錯誤，尤其是因為防震功能方面表現而廣泛用于工業控制環境。
◆ 多方向多車道（可達雙向八車道）。
◆ 斷電重啟，主機能夠長期不間斷工作。一旦斷電停機，來電后主機能自動運行程序。
◆ 具備防雷擊、排風、加熱、自動控溫功能。
◆ 先進的補光技術，抓拍系統采用長壽命高亮度LED發光管補光燈，應用視頻同步技術，平時補光燈不點亮，只有在確認抓拍時菜點亮，抓拍后熄滅。
◆ 傳輸功能，系統具備有線及無線通信接口，能夠自動或定時將抓拍到的圖片傳輸到處罰中心，并能接收處罰中心指令，進行實時數據傳輸和歷史數據傳輸功能。
◆ 系統安全性設計方面設有監控單元，可實現軟、硬件雙重監測保護，當系統軟件運行出現問題時可對系統進行復位，使軟件恢復運行。一旦軟件失靈，硬件監測系統可使整個主機系統復位，做到雙重保護，提高了系統安全性和穩定性。
系統技術參數
◆ 雷達：工作頻率24.15GHz 度1km/h
◆ 工控機：PIV 2.4G 512MRam 80GHD
◆ 標清攝像機：520線 18倍 0.01Lux1/50～1/10000秒；高清攝像機：130W像素以上
◆ 測速范圍：20～240km/h
◆ 圖像分辨率：768×576（標清）；128×1024（高清）以上
◆ 標清圖片：2張/每車（1遠景、1近景）；高清圖片：1張/每車（一張圖片反應出遠景和近景）
◆ 捕獲率：不小于99％
◆ 牌照識別率：白天不小于95％，夜間不小于90％
◆ 功耗：小于200w
◆ 工作溫度：－40～75℃
◆ 工作電壓：AC200V±44V，50Hz
◆ 絕緣電阻：大于100MΩ
◆ 耐壓：1500V，50Hz
◆ 平均無故障時間：3000小時以上

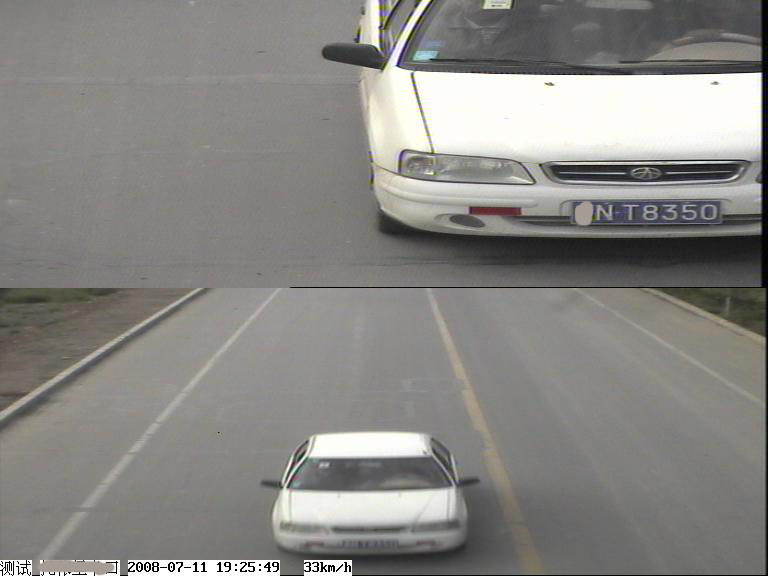

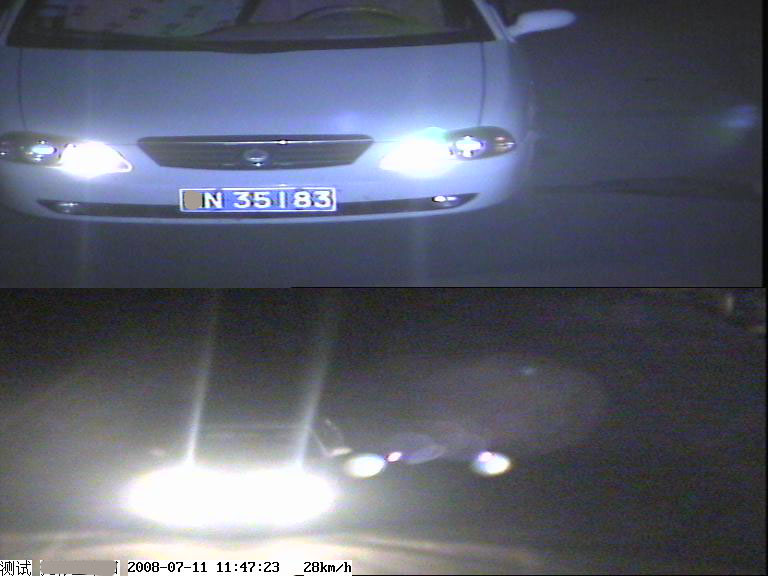

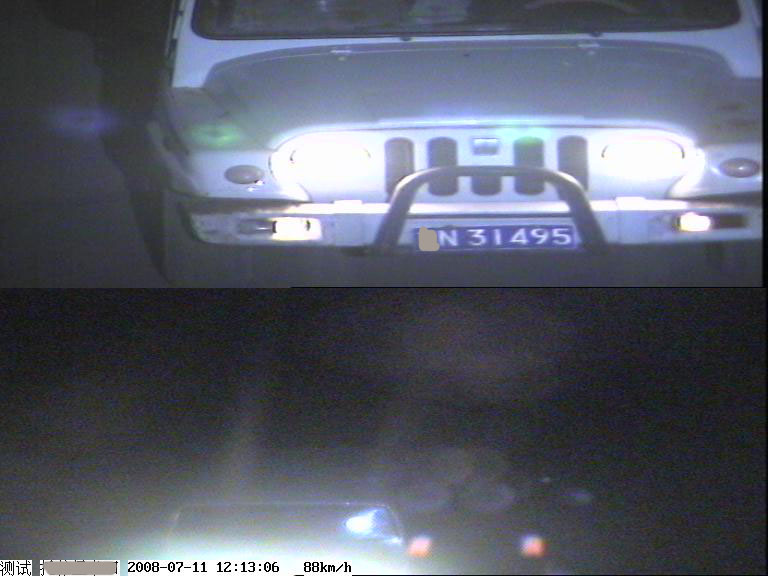

標清超速抓拍效果圖片

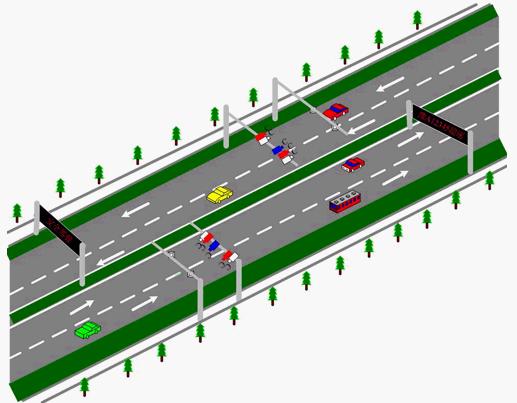

標清超速現場安裝效果圖

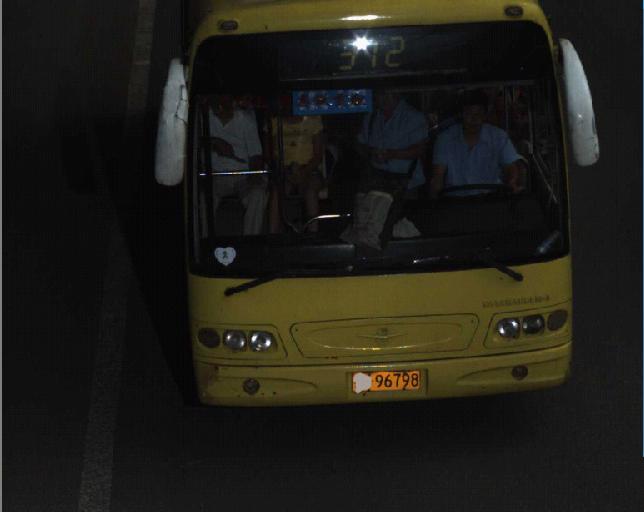

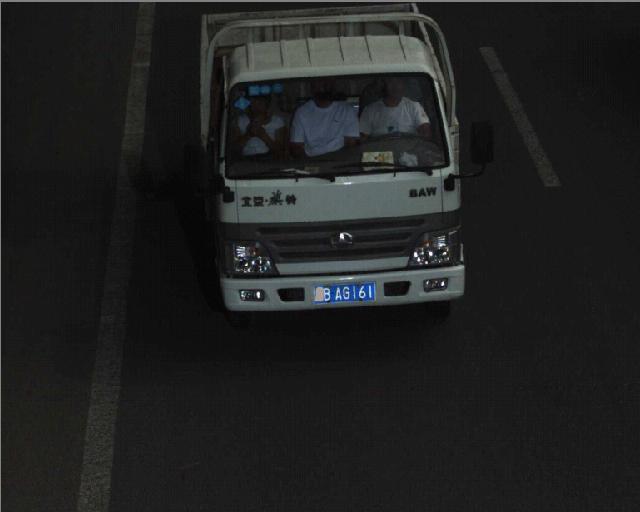

高清抓拍效果圖片（原圖像素為1360*1024，圖片為壓縮后的照片、為保護隱私，圖片人臉及車牌均做模糊處理）
